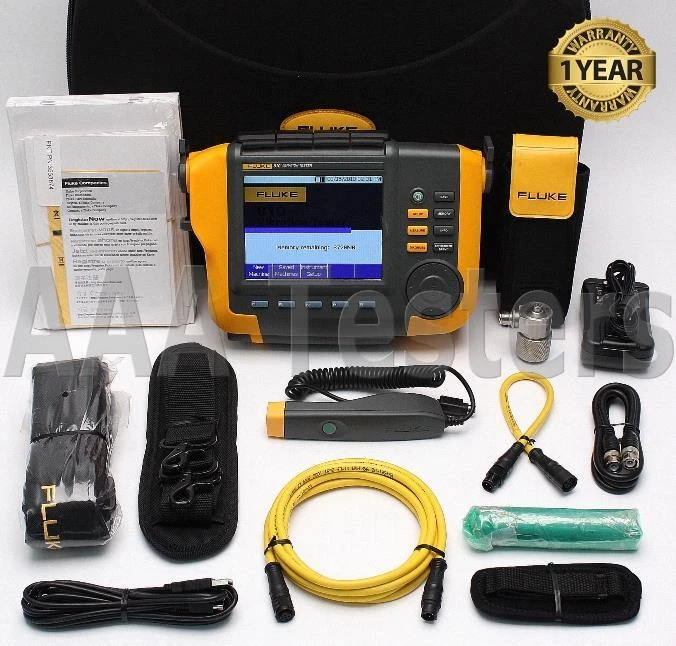

Probador de vibración Fluke 810
Durante años, los técnicos lucharon por descifrar la vibración de la máquina, un signo temprano de problemas mecánicos, utilizando una espiga, un destornillador o un estetoscopio. Su única alternativa era recurrir a consultores costosos, herramientas complejas de análisis de vibraciones o programas completos de mantenimiento predictivo que requieren tiempo, dinero y mano de obra para implementarse. Muchos equipos de mantenimiento simplemente necesitan respuestas rápidas y procesables.
El nuevo Fluke 810 es la herramienta de solución de problemas más avanzada para equipos de mantenimiento mecánico que necesitan una respuesta ahora...
- Analiza equipos comunes
- como motores, ventiladores y sopladores, correas y accionamientos por cadena, cajas de cambios, bombas, compresores y husillos.
- Detecta las causas fundamentales y la ubicación de fallas mecánicas
- problemas de rodamientos, desalineación, desequilibrio y flojedad, los problemas mecánicos más comunes que enfrentan las instalaciones.
- Da una evaluación inmediata de la gravedad de la falla
- y recomendaciones de reparación
- Ayuda a los técnicos a entender rápidamente el estado de la máquina
- y establece prioridades de reparación para que puedan trabajar de manera más eficiente y efectiva.
- Ayuda a los gerentes a controlar el tiempo de inactividad no planificado
- anticipando problemas temprano, eliminando problemas recurrentes y administrando recursos. También cierra la brecha de habilidades al capturar décadas de experiencia mecánica en una sola herramienta.
Máquinas de solución de problemas es ahora un proceso simple de 3 pasos
El diseño único del Fluke 810 y la interfaz de usuario intuitiva hacen que probar la vibración de la máquina sea mucho más fácil que nunca.
- Configuración: Los técnicos ingresan información básica de la máquina como RPM y caballos de fuerza. La función de información a bordo ofrece consejos de campo para configurar y tomar medidas como un profesional.
- Medida: El probador se puede utilizar para solucionar rápidamente problemas en el acto o monitorear las condiciones de la máquina.
- Diagnóstico: Con solo presionar un botón, el Fluke 810 identifica la causa raíz, su ubicación y la gravedad del problema.
Características:
- La identificación a bordo y la ubicación de las fallas mecánicas más comunes (rodamientos, desalineación, desequilibrio, flojedad) centran los esfuerzos de mantenimiento en la causa raíz, reduciendo el tiempo de inactividad no planificado
- Escala de gravedad de fallas con cuatro niveles de gravedad te ayuda a priorizar el trabajo de mantenimiento
- Recomendaciones de reparación aconsejan a los técnicos sobre la acción correctiva
- La ayuda sensible al contexto integrada proporciona consejos y orientación en tiempo real a los nuevos usuarios
- La memoria integrada ampliable de 2 GB proporciona suficiente espacio para los datos de tu maquinaria
- La función de autodiagnóstico garantiza un rendimiento óptimo y más tiempo en el trabajo
- Tacómetro láser para una velocidad de funcionamiento precisa de la máquina promueve diagnósticos seguros
- El acelerómetro triaxial reduce el tiempo de medición en 2/3 sobre acelerómetros de un solo eje
- Visor PC Software amplía el almacenamiento de datos y la capacidad de seguimiento
Se puede utilizar para:
- Solucionar problemas del equipo y comprender la causa raíz de la falla
- Equipo de inspección antes y después del mantenimiento planificado y confirmar la reparación
- Poner en marcha nuevos equipos y garantizar una instalación adecuada
- Proporcionar prueba cuantificable del estado del equipo e impulsar la inversión en reparación o reemplazo
- Priorizar y planificar actividades de reparación y operar de manera más eficiente
- Anticipe las fallas del equipo antes de que ocurran y tome el control de los inventarios de piezas de repuesto
- Capacitar técnicos nuevos o menos experimentados y desarrollar confianza y habilidad en todo el equipo
Especificaciones:
| Especificaciones de diagnóstico | |
| Fallas estándar | Desequilibrio, holgura, desalineación y fallas en los rodamientos |
| Análisis para | Motores, ventiladores, sopladores, correas y accionamientos por cadena, cajas de cambios, acoplamientos, bombas centrífugas, bombas de pistón, bombas de paletas deslizantes, bombas de hélice, bombas de tornillo, bombas rotativas de rosca/engranaje/lóbulo, compresores de pistón, compresores centrífugos, compresores de tornillo, máquinas acopladas cerradas, husillos |
| Rango de velocidad de rotación de la máquina | 200 rpm a 12000 rpm |
| Detalles del diagnóstico | Diagnóstico de texto plano, gravedad de la falla (leve, moderada, grave, extrema), detalles de reparación, picos citados, espectros |
| Especificaciones eléctricas | |
| Rango | Automático |
| Convertidor A/D | 4 canales, 24 bits |
| Muestreo | 51,2 Hz |
| Funciones de procesamiento de señal digital | Filtro antialias configurado automáticamente, filtro de paso alto, diezmación, superposición, ventanas, FFT y promedio |
| Velocidad de muestreo | 2,5 kHz a 50 kHz |
| Rango dinámico | 128 dB |
| Relación señal/ruido | 100 dB |
| Resolución FFT | 800 líneas |
| Ventanas espectrales | Hanning |
| Unidades de frecuencia | Hz, pedidos, cpm |
| Unidades de amplitud | in/seg, mm/seg, Vdb (Estados Unidos), VdB (Europa) |
| Memoria no volátil | Tarjeta de memoria micro SD, 2 GB interior, + ranura accesible al usuario para almacenamiento adicional |
| Especificaciones generales | |
| Dimensiones (HxDxW) | 18,56 cm x 7,00 cm x 26,82 cm (7,30 pulgadas x 2,76 pulgadas x 10,52 pulgadas) |
| Peso (con batería) | 1,9 kg (4,2 lb) |
| Pantalla | 1/4 VGA, 320 x 240 color (diagonal de 5,7 pulgadas) TFT LCD con retroiluminación LED |
| Conexiones de entrada/salida | Conexión del sensor triaxial conector M12 de 4 pines Conector BNC de conexión de sensor de eje único Conexión del tacómetro: Mini conector DIN 6 pines Conexión de PC Mini 'B' USB (2.0) Conector |
| Batería | Tipo de batería de iones de litio, 14,8 V, 2,55 Ah Tiempo de carga de la batería Tres horas Tiempo de descarga de la batería ocho horas (en condiciones normales) |
| Adaptador de CA | Voltaje de entrada 100 Vac a 240 Vac Frecuencia de entrada 50/60 Hz |
| Sistema operativo | WinCE 6.0 Core |
| Soporte de idiomas | Inglés, francés, alemán, italiano, japonés, portugués, chino simplificado, español |
| Especificaciones ambientales | |
| Temperatura de funcionamiento | 0 ° C a 50 ° C (32 ° F a 122 ° F) |
| Temperatura de almacenamiento | -20 ° C a 60 ° C (-4 ° F a 140 ° F) |
| Humedad de funcionamiento | 10% a 95% HR (sin condesación) |
| Aprobaciones de agencias | CHINA RoHS, CSA, CE, C TICK, WEEE |
| Compatibilidad electromagnética | EN 61326-1:2006, EN 61010:1:2001 2ª ed. |
| Especificaciones del sensor | |
| Tipo de sensor | Acelerómetro |
| Sensibilidad | 100 mG/g (± 5 %, 25 °C) |
| Rango de aceleración | 80 g pico |
| Amplitud no linealidad | 1% |
| Respuesta de frecuencia | Z: 2 - 7.000Hz ± 3dB X, Y: 2 - 5.000 Hz ± 3dB |
| Requisito de energía (IEPE) | 18 V dc a 30 V dc, 2 mA a 10 mA |
| Tensión de salida sesgada | 12 V dc |
| Conexión a tierra | Caja conectada a tierra |
| Diseño del elemento de detección | PZT cerámica / cizalla |
| Material de la caja | Acero inoxidable 316L |
| Montaje | Tornillo de cabeza de zócalo cautivo de 10-32, imán de tierras raras para 2 personas (fuerza de tracción de 48 lb) |
| Conector de salida | 4 pines, M12 |
| Conector de acoplamiento | M12 - F4D |
| Memoria no volátil | TEDS 1451.4 compatible |
| Límite de vibración | 500 g pico |
| Límite de choque | 5000 g pico |
| Sensibilidad electromagnética, equivalente g | 100 μg/gauss |
| Sellado | Hermético |
| Rango de temperatura | -50 °C a 120 °C (-58 °F a 248 °F) ± 7 % |
| Especificaciones del tacómetro | |
| Dimensiones (DxW) | 2,86 cm x 12,19 cm (1,125 pulgadas x 4,80 pulgadas) |
| Peso | 96 g (3,4 oz) con cable |
| Potencia | Alimentado por 810 probador de vibración |
| Detección | Diodo láser clase 2 |
| Gama | 6,0 a 99.999 rpm |
| Precisión | 6,0 a 5999,9 rpm: ± 0,01 % y ± 1 dígito 5999,9 a 99999 rpm: ± 0,05 % y ± 1 dígito |
| Resolución | 0,1 rpm |
| Rango efectivo | 1 cm a 100 cm (0,4 pulgadas a 39,27 pulgadas) |
| Tiempo de respuesta | 1 segundo (> 60 rpm) |
| Controles | Medir botón transparente de encendido/apagado |
| Interfaz | 6 pines Mini DIN |
| Longitud del cable | 50 cm (19,586 pulgadas) |
